在談電動汽車的分類之前，我們先簡要說明一下更大范疇的新能源汽車。新能源汽車包括電動汽車。摘錄一種新能源汽車的定義：新能源汽車是指不使用汽油、柴油（或使用汽油、柴油、但采用新型動力裝置），具有新技術、新結構的汽車。新能源汽車分四大類型：混合動力電動汽車（HEV）、純電動汽車（EV/BEV，包括太陽能汽車）、燃料電池電動汽車（FCEV）、其他新能源（如超級電容器、飛輪等高效儲能器）汽車等。這個定義中沒有提及增程式電動汽車和甲醇新能源汽車。一種說法是，增程式屬于混動，甲醇屬于燃料電池。在學術上，燃料電池按電解質類型不同可分為堿性燃料電池(AFC)、磷酸燃料電池(PAFC)、熔融碳酸鹽燃料電池(MCFC)、固體氧化物燃料電池(SOFC)、質子交換膜燃料電池(PEMFC)等。目前更傾向于能量密度、操作溫度、耐CO2能力以及耐振動沖擊能力等指標更出色的PEMFC作為車用動力電池，但專業人士認為，對于以甲醇為燃料的PEMFC電池，重整裝置應用一個預氧化器，對運輸行業來說是可行的。“風光發電、電解水制氫在一定程度上成為了棄風棄電有效利用的共識。但氫氣具有易燃易爆、密度小、易擴散等特點，儲存運輸基礎設施建設及投資強度大，因此歐美等發達國家正積極探索具有碳中性的電子燃料”，“當前最有效的一種電子燃料合成方法是將二氧化碳與氫氣通過科學的熱催化反應合成甲醇。” 綠色甲醇汽車和氫燃料電池汽車一樣，也許是終極的新能源汽車。
當下獲得規模化商用的是電動汽車，主流是三種車型：純電動汽車（EV， Electric Vehicle 或 BEV，Battery Electric Vehicle ），插電式混合動力汽車（PHEV，Plug-in Hybrid Electric vehicle），增程式混合動力汽車（REEV，Range Extender Electric Vehicle）。
電動汽車的分類
電動汽車的分類，有多種維度。常見有三種維度：
從是否完全由電池提供能量來分，分成兩大類：純電動和混合動力。混合動力的分類比較復雜， 從混合動力驅動的聯結方式，或者說是驅動力傳遞至車輪的方式，或者說動力傳遞路徑中動力系統組件的布置，分為串聯、并聯和串并聯; 甚至有分為串聯、并聯、串并聯、混聯的。
從混合動力系統中混合度的不同，可分為微混、輕混、中混和全混。 也有一種分法是輕度混合、 功率混合和能量混合。
關于電動汽車分類的科普文章，已經很多了。我試著列出如下的分類，但不確定是否正確。歡迎汽車圈內的朋友指正！
當前在售的所有車型，插電式混動和油電式混動是否都還有串聯、并聯和串并聯？先就串聯、并聯、串并聯摘編一些比較學術的介紹，然后再就三種主流車型摘編一些通俗類的說明。
串聯式
圖1是對串聯式的說明， 發動機（內燃機）驅動發電機，給電池充電。電池驅動電機，通過差速器（變速器）驅動車輪。在剎車時，電機堵轉的反電動勢能量也會給電池充電。圖2的畫法更加形象生動。

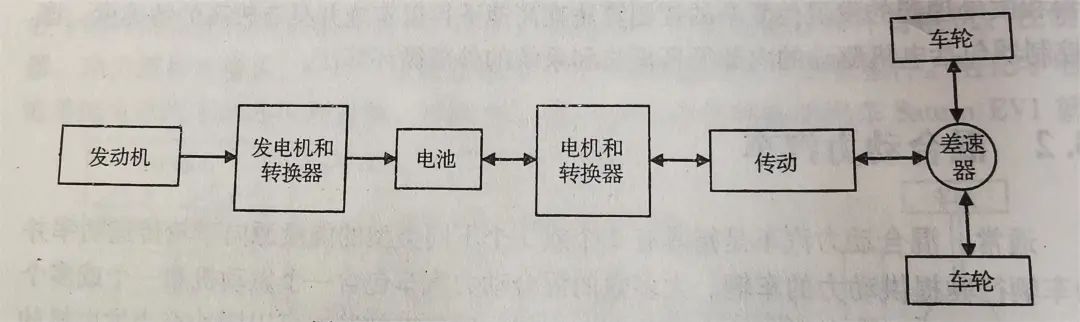

圖1.串聯式混合動力汽車動力系統— 引自《純電動及混合動力汽車設計基礎（原書第2版）》
圖2.串聯式混合動力電驅動系統的組成
— 引自《現代電動汽車、混合動力電動汽車和燃料電池汽車——基本原理、理論和設計（原書第2版）》
1，純粹的電牽引模式：發動機關閉，車輛僅由蓄電池組供電、驅動。2，純粹的發動機牽引模式：車輛牽引功率僅源于發動機-發電機組，而蓄電池組既不供電也不從驅動系統中吸收任何功率。電設備組用作從發動機到驅動輪的電傳動系。3，混合牽引模式：牽引功率由發動機-發電機組和蓄電池組兩者在電耦合器中交匯，共同提供。4，發動機牽引和蓄電池組充電模式：發動機-發電機組和蓄電池組同時向蓄電池組充電和驅動車輛所需功率。該發動機-發電機組功率在電耦合器中實施分解。 5，再生制動模式：發動機-發電機組關閉，而牽引電動機運行如同一臺發電機，由車輛的動能或位能賦予動力。它所產生的電功率用于向蓄電池組充電，以及重復利用于往后的驅動之中。6，蓄電池組充電模式：牽引電動機不接收功率，發動機-發電機組僅向蓄電池組充電。7，混合蓄電池充電模式：發動機-發電機組和運行在制動的發電機狀態下的牽引電動機，兩者都向蓄電池組充電。 串聯模式的典型應用就是增程式電動汽車。
并聯式
如圖3所示，并聯式混合動力汽車由發動機和電機通過傳動機構將兩種動能混合，再通過驅動軸和變速器驅動車輪，但是驅動功率可以由發動機、電機或兩者共同提供。 圖4的畫法更加形象生動。
圖3.并聯式混合動力汽車動力系統 — 引自《純電動及混合動力汽車設計基礎（原書第2版）》
上述表達是能理解并聯式的本質的，但在另外的書本上有更詳細的解釋：
如同傳統內燃機車輛一樣，并聯式混合動力電驅動系統是一個由發動機直接向驅動輪供給機械動力的驅動系統，它由機械上與傳動線相配合的電動機予以輔助，并通過機械聯軸器兩者共同配合提供動力。這一結構的特異性能是利用機械聯軸器將由發動機和電動機提供的兩個機械功率組合在一起。并聯式同樣也具有上述串聯式的7種工作模式，但并聯式有如下優點：1，發動機和電動機都直接向驅動輪提供轉矩，不存在能量形式的轉換，因而能量損失較少；2，由于不需要附加的發電機，以及牽引電動機相比于串聯式電驅系統中的牽引電動機要小，因此其結構緊湊。
并聯式的主要缺點是：發動機和驅動輪之間存在著機械聯軸器，由此發動機的運行點就不可能固定在一個狹小的轉速和轉矩區域內。還有一個缺點就是，結構和控制復雜。

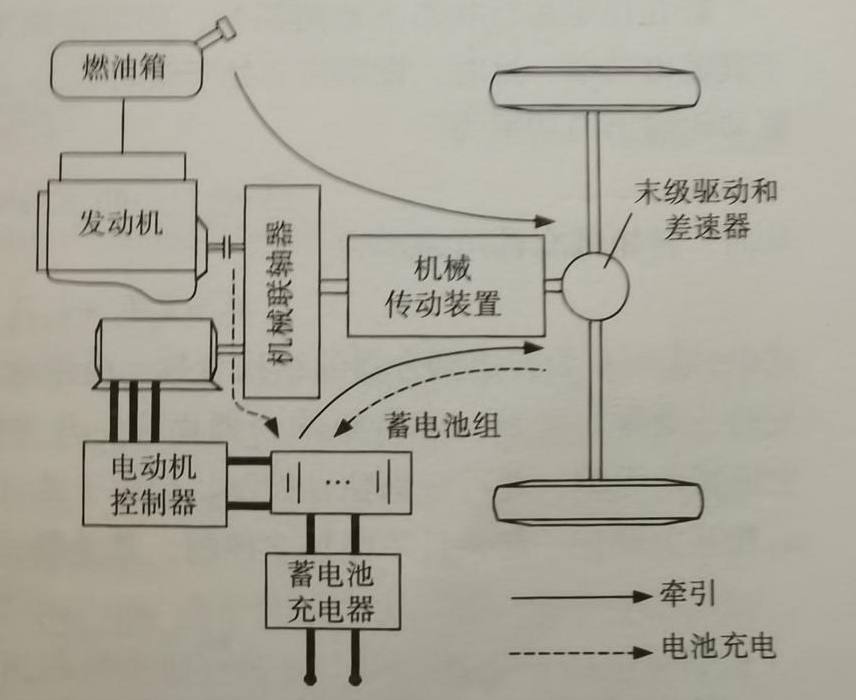

圖4.并聯式混合動力電驅動系統的結構
有一種說法是，并聯式適用于客車，當需求高功率時，發動機和電機可以并行工作，從而表現出高性能。
串并聯式
先進的混合動力結構結合了串聯和并聯的優點，發展成為串聯-并聯混合動力結構并配有電池系統。發動機可以給電池充電。與串聯式相比，增加了額外的混合多種動能的傳動機構; 與并聯式相比，增加了額外的發電機。基于豐田普銳斯混合動力設計的串并聯動力系統如圖5所示。
圖5.串并聯混合動力汽車動力系統
增程式混合動力汽車
增程式混合動力汽車就是用發動機進行發電，電動機進行驅動的車輛。當電池組電量充足時采用純電動模式行駛，而當電量不足時，車內發動機啟動，帶動發電機給動力電池充電，提供電動機運行的電力(即增程模式)。增程無論什么情況下，都不能由發動機直接驅動車輪行駛，僅能通過電動機驅動。增程式電動汽車相當于是在純電動汽車的基礎上，裝了一個小型的發動機和發電機組合（由發動機帶動發電機）以備電池電量不足時進行充電。因?yàn)榘l(fā)動機并不直接驅動車輪，所以也不需要變速器。它和PHEV 一樣具備發動機、電池與馬達，并且一樣有插電接口和需要補充燃油，因此常常和PHEV 搞混。但是REEV 搭載的小排氣量燃油引擎僅作為電池充電用途，無法直接當做動力輸出，而PHEV發動機可以直接通過變速箱齒輪驅動車輛前進。REEV雖然有正常的發動機，但動力輸出是依靠電動機的，發動機只是用來發電為電動機提供電力，它既可以外接電源充電也可以加油。在中低速行駛的過程中省油優勢十分明顯; 一旦進入高速行駛，能量二次轉換損耗較大，油耗很大。「增程式電動汽車」屬于PHEV的一種，以其結構簡單、成本不高、節能且最易推廣的優勢，成為我國向「純電動汽車」過渡期間的一種小眾混動車型。代表車型：理想ONE、Ｌ７、Ｌ８、Ｌ９、寶馬i3增程版、廣汽傳祺GA5增程版、問界
增程式就如在純電動汽車上多備了一個油壺作為“充電寶”。平時在市區里上下班，續航里程不是問題，增程式電動汽車就是純電動汽車；偶爾出遠門，充滿電，加滿油，能飆１０００公里，所以，這很吸引消費者。爽，沒焦慮。

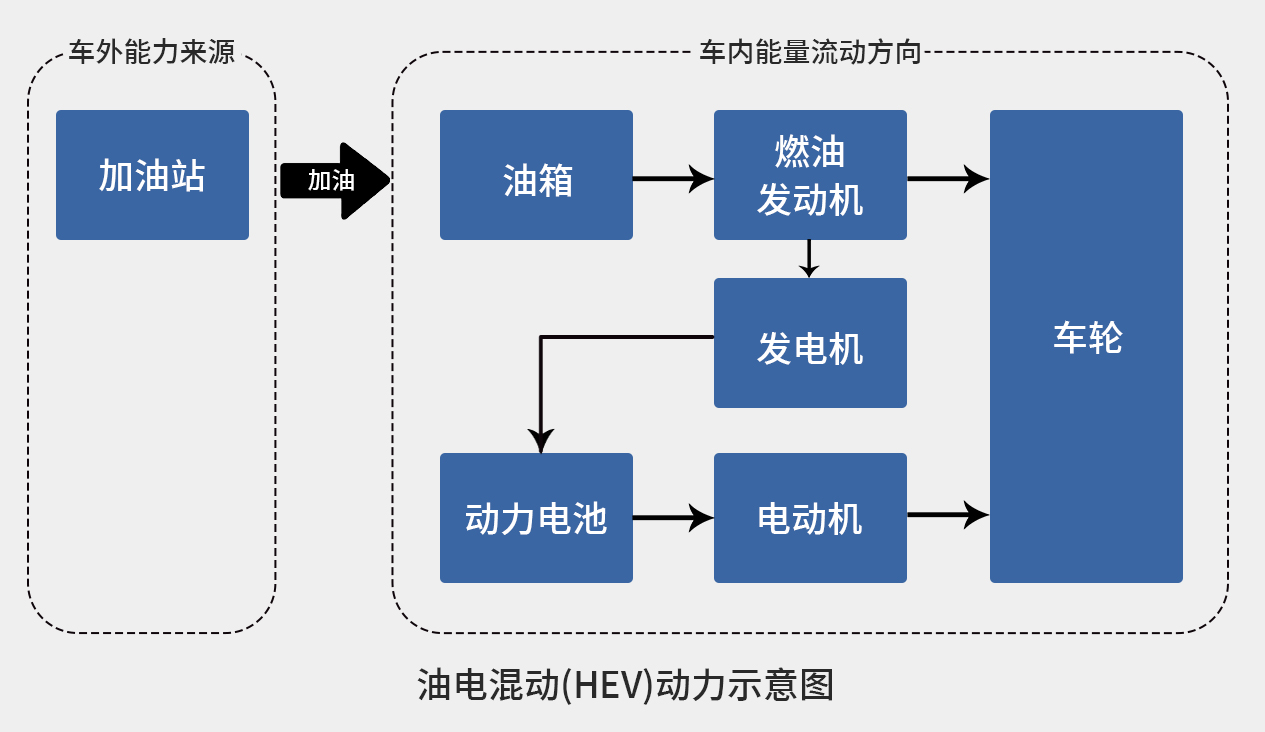

油電式混合動力汽車
燃油發動機和電動機共同驅動，但沒有充電口，通過汽車運行過程中的能量回收進行充電。燃油車同時配以電動機來改善低速動力輸出和燃油消耗的車型。該種車型在傳統的發動機基礎上，又加裝了一套電驅動系統，可以進行混合動力驅動。車輛的動力來源既可以是電動機也可以是內燃機，亦或二者同時提供。它能夠在純電動模式、純油模式以及油電混合模式下行駛，在市區和低速路況下，會選擇使用純電驅動，在急加速和爬坡等路況，發動機也會介入共同工作。在車輛怠速，停車等汽油消耗量最大的階段使用電能進行驅動，當達到一定的速度切換成汽油發動機進行驅動，而發電機和動能回收裝置則為蓄電池充電。相較于燃油車，油電混合動力車油耗低，加速快。油電混動車型所搭載的電池容量較小，不需要外接電源來給電池充電，電池的電能來自于發動機帶動的電動機，所以只需要加油就可以了，日常使用與傳統燃油汽車無異。發動機功率不足時，由電池來補充；功率多余時，富余的功率可通過發電機給電池充電。由于發動機可持續工作，電池可以不斷得到充電，行程和普通燃油汽車一樣，油耗是普通燃油車的一半，在繁華市區，可由電池單獨驅動，實現“零”排放。有了發動機，方便地解決耗能大的空調、取暖、除霜等純電動汽車遇到的難題。電池可以回收制動時、下坡時、怠速時的能量，電池保持在良好的工作狀態，不會發生過充、過放，大大延長電池壽命。 這種電池一般電池容量小，不提供充電接口，電池的能量通過汽車運行過程中的能量回收進行充電。主要是在起步及油耗方面比傳統汽油更有優勢。將電動機的特性與內燃機的特性完美結合，就是他的最大的優勢。缺點就是蓄電池一般只有48V，儲存電量很少，純電行駛的距離會很短，如卡羅拉/雷凌雙擎，純電行駛的距離大約只有三公里。雖然能量獲取上完全依靠汽油，沒有充電插口，但是，汽車有能量回收機制，增加了一套永磁同步電機，汽車剎車時可回收動能，儲存在電池內，低速起步時依靠電機啟動。優點：油耗低、起步/上坡/加速等充分發揮電動機大扭矩優勢時整體效率高、無里程焦慮。缺點：不能享受補貼和綠牌。不能從電網取電。
代表車型：日系車企喜歡搞這條技術路線，如豐田普銳斯、雷凌、卡羅拉。

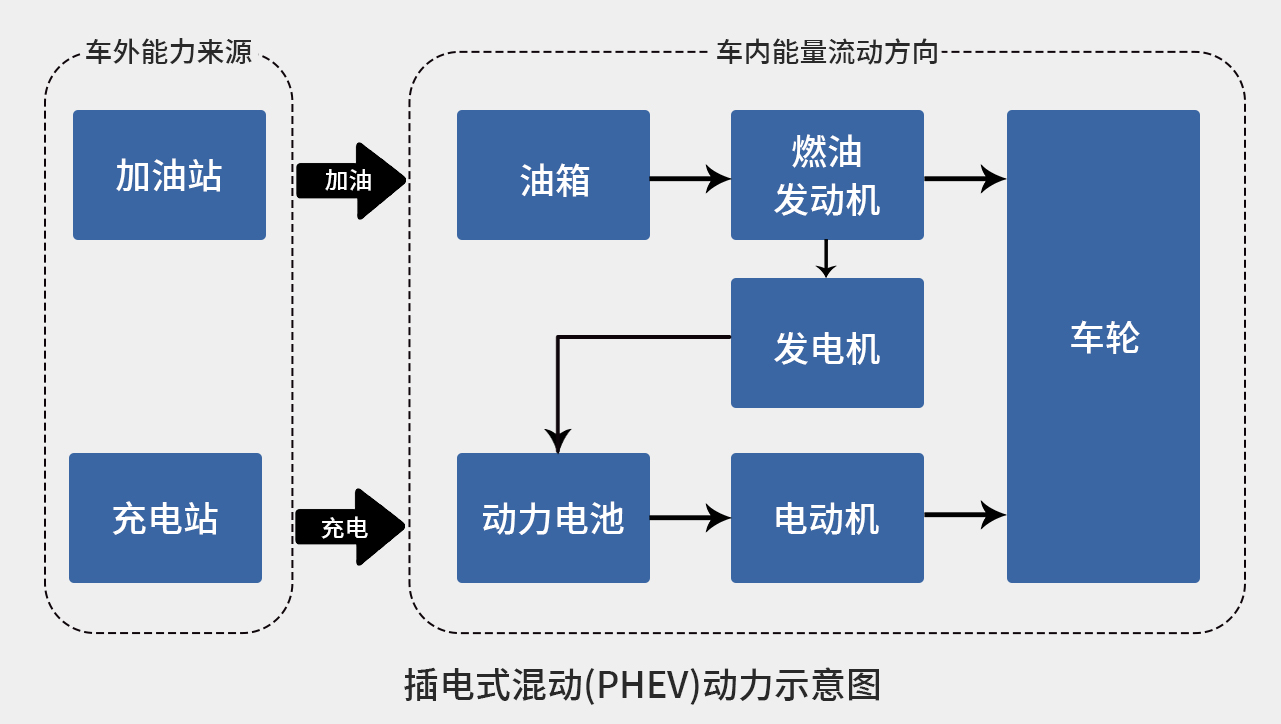

插電式混合動力汽車
通俗一點講，將HEV車型的電池容量加大，并且裝上外接充電插口以后，就可以變?yōu)镻HEV車型。PHEV在電池容量充足的情況下，擁有更長的純電續航里程，因此比HEV車型更省油。PHEV包含非插電式混合動車汽車全部優點，擁有可以純電行駛50公里以上的大電池和外接充電接口，日常通勤可以完全純電行駛。其內部有傳統的發動機變速和純電動兩套獨立的動力系統。不過，主要?jiǎng)恿θ詾榘l(fā)動機，電動機為輔助作用。可以通過外部電源充電，同時發動機也可以為電池充電。即使車輛在行駛過程中，沒有電了，仍可以依靠純油行駛，沒有續航憂慮。與HEV車型最大的區別在于，PHEV的車載動力電池容量較大，（電池比EV小，比HEV大），有外接充電接口。也就是PHEV車型，可以對電池進行外插充電，并且電池容量也更大，純電續航里程更長。不同廠家純電續航里程是不同的，但一般都會突破50KM，因?yàn)橹挥谐^50Km，才可以上綠牌，國家會給相應的補貼。并且不受限行和牌照的限制。最大特點：短途電驅動，長途油驅動，續航里程不受限，短途行駛更經濟。上下班可以用純電，跑長途再用油。費用低還可以享受電車的這種安靜舒適，是一款比較理想的電車。 這個應該是最常見的類型，除了造車新勢力外幾乎所有車企都來插一杠子。驅動由燃油發動機和電動機共同提供，配備充電接口。不同廠商可以通過電機，燃油機的介入算法形成多種驅動組合。比如純電動模式，純?nèi)加蜋C(jī)模式，電機加燃油機混合模式，可攻可守。如果是插電混動的中級主流轎車，家庭只有一輛，對性價比的要求就比較高。因?yàn)橐话悴咫娀靹?dòng)的純電續航里程較增程式電動要低一點。過去電池價格高，用的太少滿足不了轎車加速的要求，現在電池功率提高了，成本控制會好些。兩者實際上差別已經不大，對消費者而言就是個人的選擇現在國內銷售的插電混動也基本是有電用電，虧電用油，即有電時兩者都是純電動車。插電混動的運行模式比較多，既可以串聯，也可以并聯，是一種混聯模式，選擇性更強，對技術水平的要求也更高。二者主要差別在于增程電動虧電時，如果在高速公路行駛油耗就比較高。如果虧電了，插電式車在城區就串聯，在高速公路很可能是并聯或者發動機直接驅動，因?yàn)楦咚俟反?lián)的經濟性不好，而串聯在城區的經濟性是不錯的，也就是說插電式混動的選擇性更強，對工況適應性更好，油耗降低的能力當然是更好。同時對技術水平的要求更高，進入的門檻當然也更高。比如說要有很好的發動機，專用的混合動力發動機采用可變行程，廢氣增壓等一系列新技術可以把有效熱效率提升到43%，整車油耗可以低于百公里4升。增程電動虧電時如果在高速公路行駛油耗就比較高了，差別就在這。一般來講，插電混動的純電續航里程低增程式電動低一點，增程式電動一般到200公里以上。不管120公里、還是200公里用的電池價格基本一樣，以前50公里的時候它要用高功率和能量兼顧型電池，那個電池價格一般比較高，因?yàn)殡姵赜玫奶贊M足不了轎車加速時候的需求。現在到120公里純電續航里程，功率已經可以滿足了，所以不需要用那些比較貴的高功率電池，這個時候相對來講電池裝得少，成本控制會好一些。優點：有條件地享受新能源補貼和牌照政策、無里程焦慮、行動更自由。缺點：需要充電樁但不絕對依賴、電池電量耗盡后油耗高。
代表車型：比亞迪秦、唐、宋系列，上汽榮威e550、BMW 5系 PHEV
純電動汽車工作原理
電動汽車的普及讓做車的門檻一下子降低了。一個文科生也可以在五分鐘內聽明白電動汽車的系統架構，基本工作原理。電動汽車的硬件核心當前主要是電化學（電池）和電力電子（MCU，OBC，DC/DC）。將來硬件的熱點是AI芯片。電動汽車將來和電腦、手機一樣，最核心的硬件將依賴于若干家頂端的AI芯片制造商。軟件也和電腦、手機一樣，變得非常重要。中國人掌握了動力電池和電力電子的核心技術。我在2016年預判，電動汽車將是中國人的天下，重演電腦和手機的故事。中國軍團血洗天下。（當然，還要看政治）圖6是一種典型的電動汽車系統架構示意圖。動力電池給電控提供動力，電控的電路拓?fù)涫且粋€(gè)非隔離的DC/AC，它將動力電池的直流電轉換為交流電，驅動電機運轉，電機和變速箱一起驅動輪胎。變速箱是傳動機構，讓電機的動力與車輛要求更匹配。動力電池還需要給車上的PTC(加熱器)和A/C（空調）供電。
有兩種方式給動力電池充電。一種是通過圖示的“快充”口，利用外來的“直流充電樁”直接給動力電池充電。另外一種是將電網的交流供給車輛內部的車載充電機（OBC），OBC轉換為直流電。兩者對于動力電池pack而言是進入同一個接口，只是充電電流大小不同。OBC的電路拓?fù)涫菐в蠵FC電路的隔離的AC/DC。

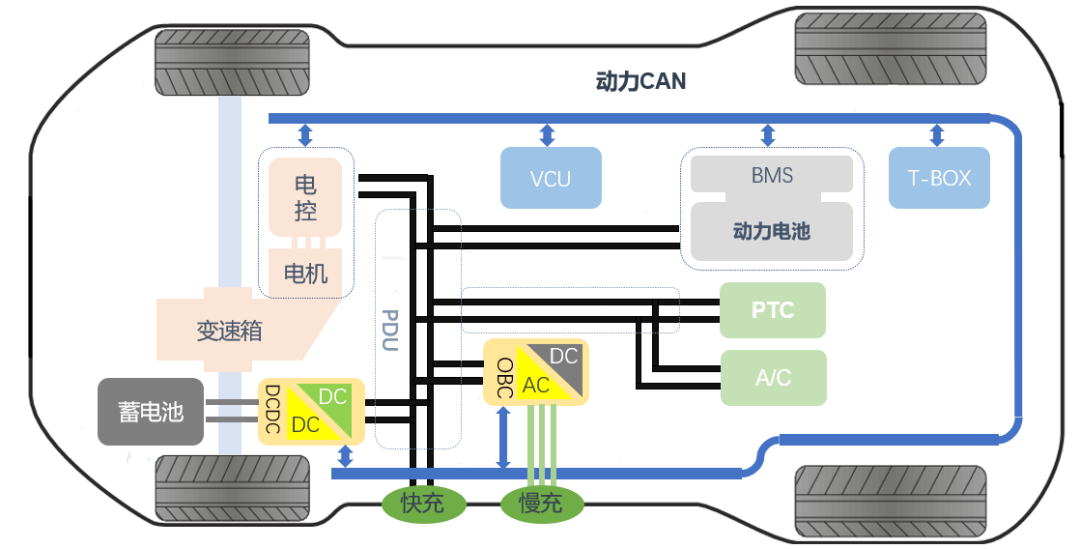

圖6.電動汽車的系統架構示意圖
電動汽車仍然需要保留傳統燃油車上的蓄電池（12V，24V很少見了。有48V的趨勢，但車企跟進熱情不高），為車上的弱電部件，如方向盤，雨刷，音響，車門，車燈等供電。蓄電池虧電，車子就會熄火在車庫里，無法啟動，因?yàn)檐囕v啟動時需要通過蓄電池供電打開車門，啟動VCU。蓄電池由動力電池通過車載的DC/DC變換器供電。車輛在行駛狀態下，DC/DC一直處在工作狀態，DC/DC直接給車上弱電部件供電，同時給蓄電池充電。蓄電池，在有些車企內部被稱為“常電”，在民間常被稱為“小電瓶”。為什么不可以在車輛“待機“狀態下直接由動力電池通過DC/DC供電，取消蓄電池呢？我的理解是從動力電池的高壓降壓到12V，待機狀態下的靜態損耗太大。
VCU作為整車的大腦，需要協調各部件的工作。“VCU采集電機及電池狀態，采集加速踏板信號、制動踏板信號、執行器及傳感器信號，根據駕駛員的意圖綜合分析做出相應判定后，監控下層的各部件控制器的動作，它負責汽車的正常行駛、制動能量回饋、整車發動機及動力電池的能量管理、網絡管理、故障診斷及處理、車輛狀態監控等，從而保證整車在較好的動力性、較高經濟性及可靠性狀態下正常穩定的工作。可以說整車控制器性能的好壞直接決定了新能源汽車整車性能的好壞，起到了中流砥柱的作用。”BMS 通過測量，獲取電池的工作狀態，并把這種狀態顯示出來。緊急情況下，利用聲光手段來提醒使用者，使得電池工作在“合理區域”，從而延長電池的使用壽命。危險情況下，自動采取措施，避免事故的發生。另外，為電池提供能量均衡功能，提高電池的“有效儲能”，進而延長放電時間。在充電過程中，BMS是充電系統的“總大腦”。
動力電池，電控，變速箱，PTC，A/C，OBC，DC/DC，VCU，BMS，這些部件作為產品形態，都是需要IP67的防護等級，外殼的抗震性能要求也非常高。它們之間的電氣連接需要涉及到圖示中沒有包括的接插件，高壓線束，直流接觸器，繼電器和熔斷器，等。電動汽車?yán)镉幸粋€(gè)高壓配電盒（PDU）來“盛放和固定”直流接觸器，繼電器和熔斷器，實現電氣信號的“中轉“傳輸。不同廠家的PDU里面具體包括不同的零件和線束，五花八門。我曾經想搞一個萬能的PDU模具，但發現這種努力是失敗的。每一家都需要定制。下表是我們研究的多家PDU里面“盛放“的東西。N/A表示沒有。
在過去的七年里，電控、變速箱、電機和OBC、DC/DC、PDU以及VCU，動力電池，BMS等的組合方式不一樣帶來了不一樣的的“技術方案“。演進速度非常多樣化，非常快。甚至可以說，演進的速度超過了硬件產品該有的正常的研發規律。這導致產生了一個必然的后果：”快就是慢“。過快的導入量產導致了大面積的觸目驚心的產品故障率和相應的一地雞毛的創業潮及創業瘁死潮。現在已形成了比較穩定的供應商格局。外面的人不太容易再進來了。

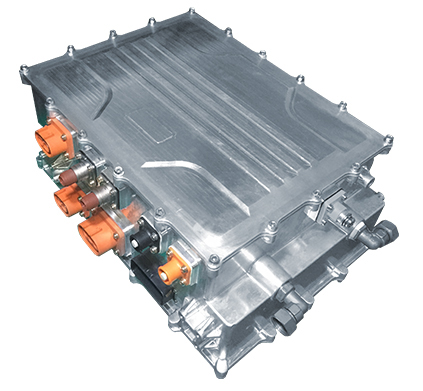

據說，對于乘用車，在當前多數車企還沒有去OBC的背景下，業內認可的主流是兩個“三合一”：電控，變速箱和電機做成一個組件，OBC，DC/DC和PDU做成一個組件。2016年，主流是單體。OBC 6.6kW/3.3kW單體+DC/DC單體+PDU單體。6,6kW水冷，3.3kW獨立風道。2017年，物理集成的三合一上車，中間水道，上邊是OBC 6.6kW，下邊是DC/DC和PDU。主流的體積大約是396mm*416mm*165mm。
2018年，OBC和DC/DC深度集成為一個二合一，原理集成或者磁集成。進化到這一年，OBC和DC/DC二合一的體積和2016年的OBC單體的體積變得一樣了。原理集成的方式，節省了DC/DC的DSP芯片和輸入EMI電路的成本，PCB板也省了。2018年上半年完成正樣的時候，下半年就有車企敢上車了，結果是2019年召回1萬多臺。2019年上車這種深度集成產品的車企，對于產品穩定性差感到很惱火，一下子罰了供應商5000萬。代價非常沉痛，OBC行業前幾名的電源企業都受到了重挫。到了2020年，業界感受到OBC帶來的切膚之痛，開始接受。
去掉OBC之后，整車的電氣架構將會演進成什么樣的狀態？我在2018年開始和車企朋友探討這個話題。PDU和DC/DC做成二合一。這是最沒有想象力的一種方式。PDU化整為零，將那些接觸器，繼電器，熔斷器分別放到動力電池，DC/DC，PTC，A/C組件里面去。PDU的部分器件放到動力電池里面叫BDU，這在市場上早就有了。PDU化整為零是非常可能的一種努力方向。如果PDU化整為零，DC/DC將作為一個單體存在還是被集成到電控里面去呢？如果沒有成本和體積的壓力，單體其實是更簡潔，可靠的產品形態。DC/DC的功率越來越大，一方面是因?yàn)檐嚿系钠聊辉絹碓酱螅悄苡?jì)算越來越強，另外一方面，DC/DC的功率選擇是將每種弱電部件的最大功率加起來了，裕量很大。車輛在正常行駛中，DC/DC消耗的功率往往只有1/2。作為一種電力電子產品，為了保證5年的使用壽命和0故障率，我認為最好的方式是冗余：搞兩個DC/DC單板并聯，一個壞了后用另外一個。DC/DC做成自然冷是否可行？自然冷的體積要做成多大？去掉OBC，整車?yán)锩娴哪切┎考降自趺醇桑空囋O(shè)計將非常有想象力。
